本文將詳細介紹鉗形表的基本知識及測量原理。

說到測量電流的儀器，許多人可能會想到模擬萬用表或數字萬用表。但是，如果您想在不斷開電路的情況下進行測量，推薦使用鉗形表。

Direct wiring method                  圖1                  Clamp method

本文將詳細介紹鉗形表的基本知識、測量原理、選擇鉗形表時的注意事項以及使用鉗形表的基本方法。

■ 使用鉗形表可以測量什么

鉗形表形狀像衣夾，是一種只需夾住電線，即可測量通電狀態下的電流的測量儀器。使用普通萬用表進行測量時，需要先斷開被測物的電路，然后將萬用表串聯起來進行測量，而鉗形表只需將電線夾在夾鉗之間，即可讀取磁場并測量電流。

這意味著可以在電流流動的情況下測量運行中的機器和電子設備。

圖2

鉗形表有多種類型，但可測量的主要類型有

?直流電流測量

?交流電流測量

?泄漏電流測量

?啟動電流測量

?電壓測量

?導電檢查、電阻測量、二極管測量

?電容測量、溫度測量

當然，并不是所有的鉗形電流表都能夠測量所有的參數。您需要選擇最適合自己需求的鉗形表。

■ 鉗形表的測量原理

如上所述，鉗形表只需夾住電線，無需斷開電路即可進行安全測量。其原理是通過感應電線中流動的電流所發出的磁場，并從該磁場中測量電流的數值。

當有電流流過時，會產生同心圓狀的磁場。磁場的大小與電流的大小成正比，磁場的方向與螺絲前進的方向一致時，就是擰緊螺絲的方向。這一定律被稱為安培定則（也稱右手螺旋定則）。鉗形表就是利用安培定則而制造產生的。

圖3

此外，磁場發生變化后，穿透線圈的導體中會產生電流。電流的大小由磁場的增大或減小決定。鉗形表通過測量感應電流來確定磁場和導體的電流大小。

■ 選擇鉗形表的要點

鉗形表有許多種類，因此需要根據用途來選擇合適的鉗形表。選擇要點如下。

?被測電流

鉗形表可根據被測物的電流類型進行分類。有泄漏電流測量型和負載電流測量型，負載電流測量型鉗形表用于正常電流測量。在短路等情況下進行測量時需要使用泄漏電流測量型鉗形表。

?整流方式

使用負載電流測量型鉗形表時，需要留意整流方式的區別。分為平均值方式和真有效值方式兩種。需要注意的一點是，平均值型鉗形表無法正確測量畸變波形的有效值。

?是直流還是交流

被測物中的電流是直流還是交流也是選擇鉗形表的一個重要影響因素。此外，如果是測量交流電流，則應檢查鉗形表的頻帶，因為頻率可能會變化。

?可夾住電線的直徑

不同鉗形表可夾住的電線的直徑也不同。選擇鉗形表前必須要確認要測量的電線的直徑是多少。

不同鉗口直徑的各種型號

圖4

?測量電流量

請確認待測電線的負載的最大電流值是否在鉗形表的電流量程內。

其他鉗形表也具有很多其他功能，因此推薦各位請根據自己的需求選擇合適的鉗形表。

■ 鉗形表的基本使用方法

鉗形表的使用方法很簡單：基本上，用鉗形表夾住導線就可測量電流。測量負載電流時，只需夾住一根導線即可。

圖5

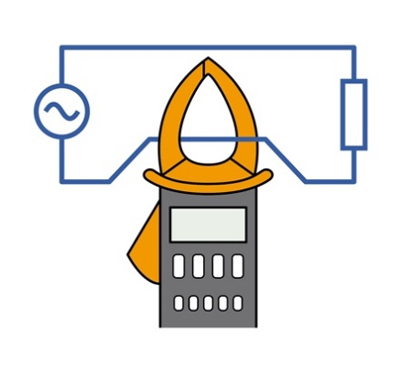

負載電流測量時，如果夾住2根單相電線，就無法正確測量。根據安培定則，往返2根線中會形成同量的逆向磁場。如果在這種情況下測量磁場，兩個磁場會相互抵消，測試電流值變為零。

泄漏電流測量時，不僅可能會夾住一根導線，也可能會夾住兩根導線（如果用接地線測量泄漏電流，則夾住一根導線）。 泄漏電流是流過負載絕緣電阻的電流，正常情況下不超過幾μA。

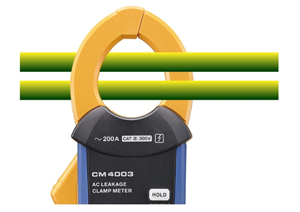

泄漏電流測量(單相2線)   圖8		泄漏電流測量（接地線） 圖9

■ 請根據用途選擇合適的鉗形表

鉗形表只需夾住導線即可測量電流，因此可用于多種測量，包括正在運行的機器。因此，在選擇鉗形表之前，請您確認需要進行哪些測量。
