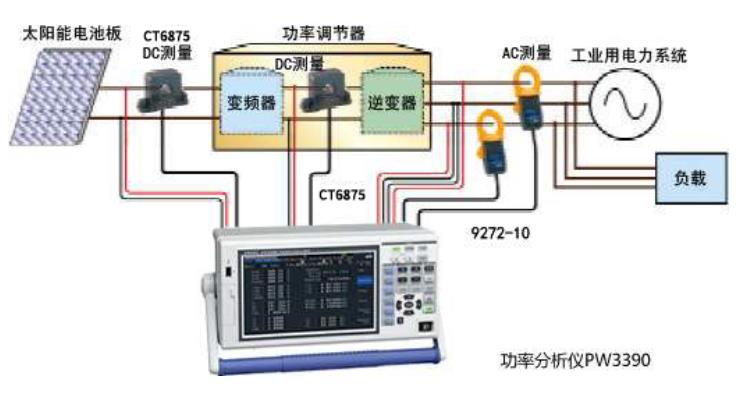

功率調節裝置的輸入輸出特性可以用 1 臺儀器完全同步測量

可同時顯示最多 32 個項目 ，如 DC/AC 電壓和電流、電壓脈動率、功率、累積功率、 功率因素、電壓和電流畸變率、頻率、消耗功率量、電壓不平衡率以及效率等。 可顯示電壓、電流波形。

根據電流種類和大小選擇合適的電流傳感器。

鉗形 AC/DC 傳感器：CT6841A(20A)、CT6843A（200A）、CT6845A（500A) AC/DC 閉口型電流傳感器： CT6862-05(50A)、CT6863-05(200A)、CT6875(500 A )、CT6876 （1000 A）

AC 鉗式電流傳感器 ： 9272-10(20/200 A )

·設置適合 AC 或 DC 的累積模式。

根據這個設置、脈動率和綜合諧波畸變率的顯示會自動變換。

DC 模式：脈動率( 輸入和內部測量通道)

RMS 模式：綜合諧波畸變率 ( 輸出測量通道 )

·設置功率調節裝置整體的效率測量和功耗測量。

Pin ：輸入測量 CH 的功率

Pout ：輸出測量 CH 的功率

· 功率計

功率計分析儀：PW3390

· 電流傳感器

鉗式電流傳感器：9272-10(AC20/200A)

鉗形 AC/DC 傳感器：CT6841A(20A)

鉗形 AC/DC 傳感器：CT6843A(200A)

鉗形 AC/DC 傳感器：CT6845A(500A)

AC/DC 電流傳感器：CT6862-05(AC/DC50A)

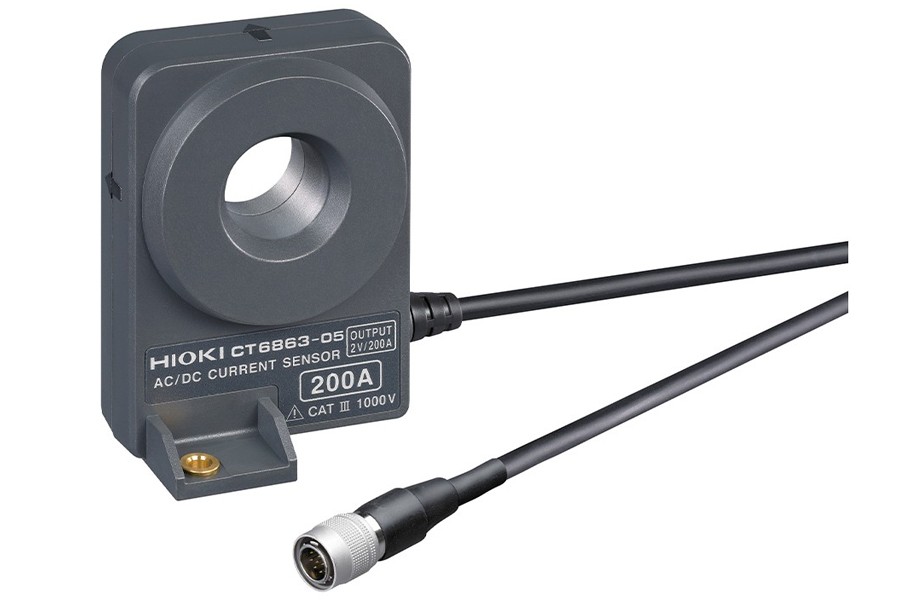

AC/DC 電流傳感器：CT6863-05(AC/DC200A)

AC/DC 電流傳感器：CT6875(AC/DC500A) AC/DC 電流傳感器：CT6876(AC/DC1000A)

※記載的內容是根據 2022 年 8 月發行的儀器型號。可能在產品款式上有更改，請以現在 發行的為準。
