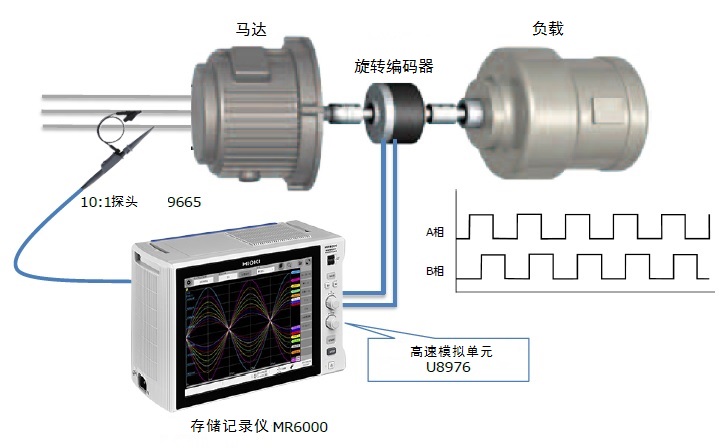

使用MR6000可以確認馬達的A相、B相脈沖輸出波形。

確認馬達的參數后，再確認A相和B相的脈沖輸出波形。因此需要使用50~100MS/s進行測量，但是因為使用示波器記錄時間較短，所以會存在漏掉需要的脈沖的情況。
通過存儲記錄儀MR6000和高速模擬單元U8976組合后，最快可以進行200MS/s的高速絕緣測量。具備1GW內存，若100MS/s時是5秒，4ch測量時也能記錄2秒，因此不會遺漏需要的脈沖數據。

測量后使用“管家功能”，還能簡單的搜索和所設置基波不同的波形。

存儲記錄儀MR6000
· ※主機需要輸入單元等專用選件。請根據數據采集通道數進行選擇。

高速模擬單元U8976
10:1探頭9665

※記載的內容是根據 2018年7月發行的儀器型號?？赡茉诋a品款式上有更改，請以現在發行的為準。
