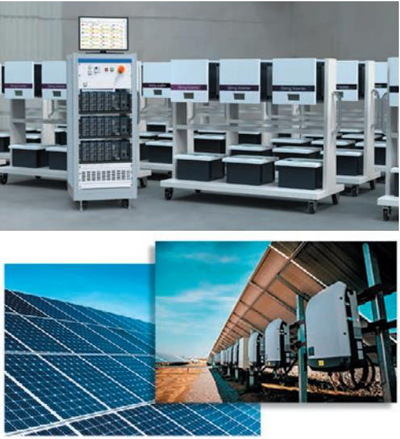

對于包括消費者在內的行業相關者來說，該如何最大限度地提高光伏（PV）系統的發電量是十分重要的問題。由于光伏組件產生的能量并不穩定，因此必須對其發電量進行監測和控制，使其常時最大化。為此就要使用在各組串都搭載了控制MPPT（最大功率點跟蹤）的逆變器。

本應用案例將介紹M7103的多同步源協同技術是如何在測量多路MPPT逆變器（被稱為組串式逆變器）的功率轉換效率時發揮作用的。

光伏逆變器容量的增加將導致直流輸入組串的數量增加。為了測量所有組串的功率并計算轉換效率，有時需要大量功率計同時使用的情況。然而，不同功率計的運算區間很難統一，也無法做到在多個功率都穩定的狀態下測量。這就導致測高效率逆變器時會發生效率超100%的情況。

而準確而穩定的效率測量對于光伏逆變器質量和可靠性的提高是不可或缺的。

關于功率計的數據更新時間

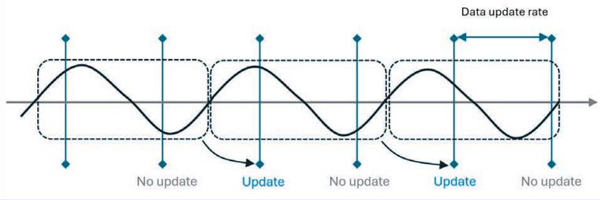

當同步源設置為非直流時，功率計會在檢測到目標同步源過零點后的數據更新點更新測量值。如果在數據更新間隔內無法檢測到零位交叉，則不更新測量值。

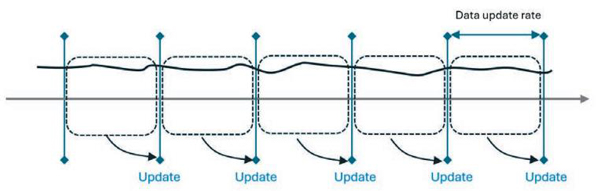

當同步源設置為直流時，功率計在數據更新間隔內根據波形進行計算，測量值會一直定時更新數據。

同步源可以從功率計的設置中選擇。

效率值不穩定的原因

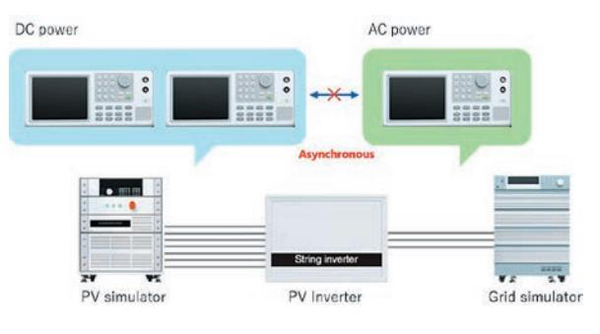

因為功率的測量和效率的計算是根據每個功率計的數據更新時間進行的，所以當使用多臺功率計時，無法獲得穩定的效率值。因此，使每臺功率計的數據更新時機一致是非常重要的。但也有即使統一數據更新時機也無法保持測量值穩定的情況。理由如下 ：

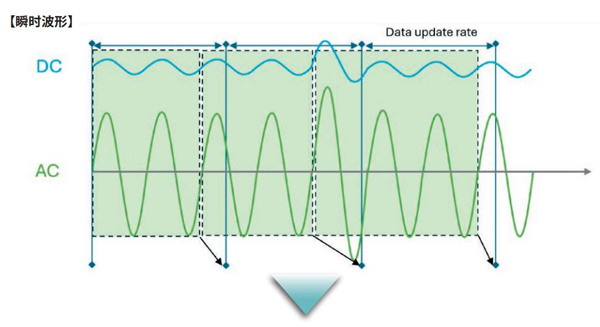

如果功率計具有交流同步源，功率計會如下圖所示，根據零交叉切出的波形計算交流功率并在更新點更新測量值，并更新測量值 ；如果具有直流同步源，功率計將根據數據更新間隔內的波形計算直流功率，并在每次數據更新時點更新測量值。

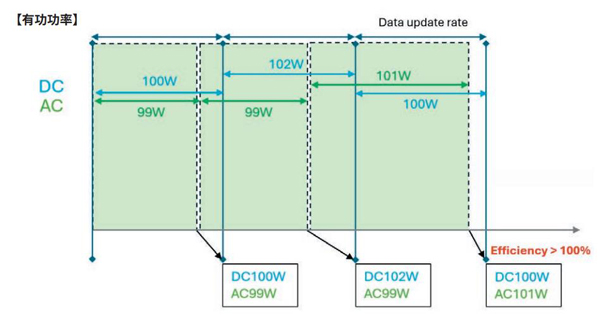

就如上圖的波形所示，當波形發生瞬間的波動時，計算直流功率和交流功率的間隔是不同的，時序不一致就可能會出現效率超過100%的問題。因此，僅僅調整數據更新時序不足以準確穩定地測量效率。

news 全新的多同步源協同技術

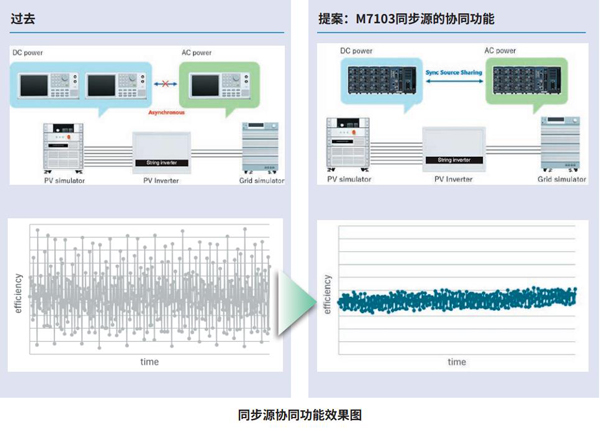

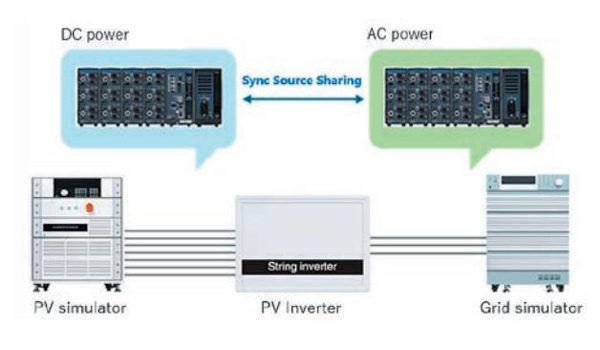

為了解決這一問題，我們開發了多同步源協同功能。利用該功能統一各個功率計之間的運算區間后，直流和交流功率的運算區間便能一致。因此，可以準確、穩定地測量效率。

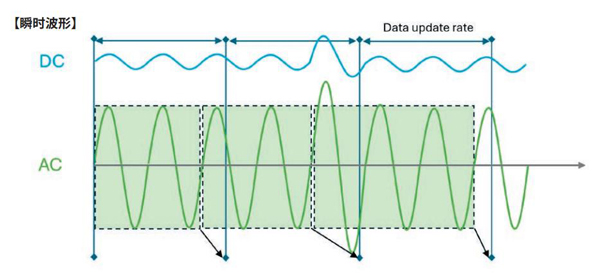

即使在瞬時波形波動的情況下，同步源協同技術也能確保直流運算部分與交流運算部分同步進行功率運算，從而保證效率不超過100%。

M7103通過多同步源協同功能，可在需要2臺以上功率計進行功率測量的場景下保持高度穩定。它為需要多點功率測量的應用（如多路MPPT逆變器）提供了理想的解決方案。

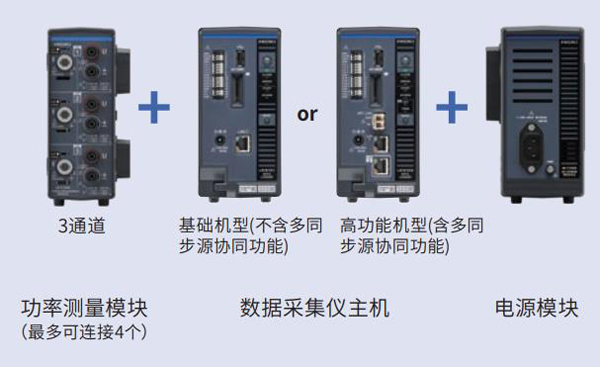

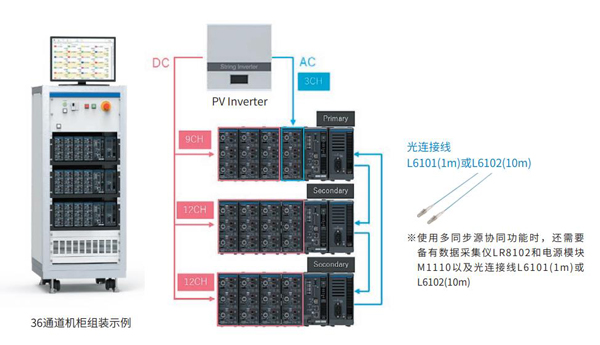

產品構成

數據采集儀主機搭配電源模塊、功率模塊進行測量。

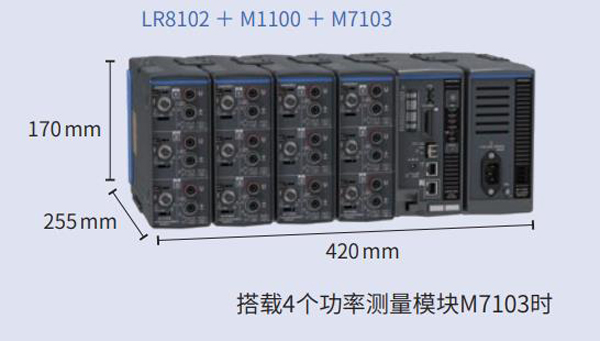

外形尺寸

功率模塊M7103主要參數

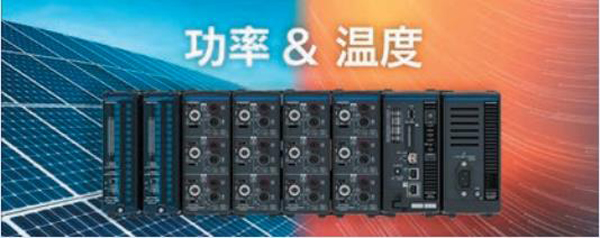

集成高精度功率與溫度測量的應用

本系統通過與另售的電壓·溫度模塊組合，集成了高精度的功率和溫度測量，可為用戶提供溫度，功耗，功率轉換效率相關的各種數據。

非常適合嵌入式應用，對節能產品的評估至關重要。
