可使存儲記錄儀的數據和高速相機的圖像數據同步，并進行數據采集

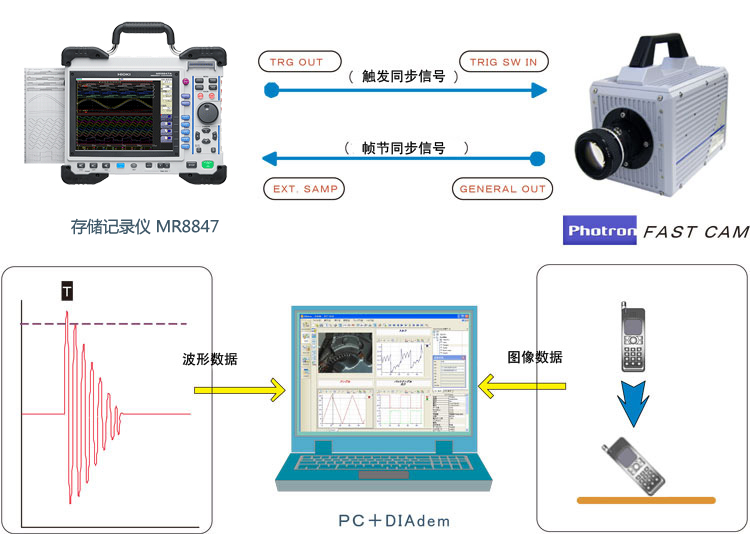

· 由于從存儲記錄儀 MR8847/8861-50 系列的 TRIG OUT 端口，將觸發輸出信號連接高速相機的 TRIG SW IN 端口， 從而實現高速相機和存儲記錄儀的同步收錄。
· 使用存儲記錄儀的電平觸發功能捕捉振動 / 畸變信號等。
· 通過使用信號視覺化分析軟件 DIAdem ，也可實現波形數據和圖像數據的同時播放。(圖像數據以 *.avi 格式進行讀取)

【測量檢查的一個例子】
測量電壓：500V
良品閾值：500MΩ 以上等

存儲記錄儀：MR8847、8861-50（該型號已經停產）、8861-51（注：MR8847A是否使用請咨詢共和電業公司）
※ 僅主機無法進行測量。選件中的輸入單元等配置可聯系我司的各分公司或者致電至日置上海( 021-63910090 )進行咨詢。
● 高速相機 FASTCAM SA 系列的規格和價格請咨詢 Photron 公司。
http://www.photron.co.jp/products/image/index.html
● DIAdem 的規格和價格請咨詢共和電業公司。
http://www.diadem.jp
※記載的內容是根據 2017年2月發行的儀器型號。可能在產品款式上有更改，請以現在發行的為準。
