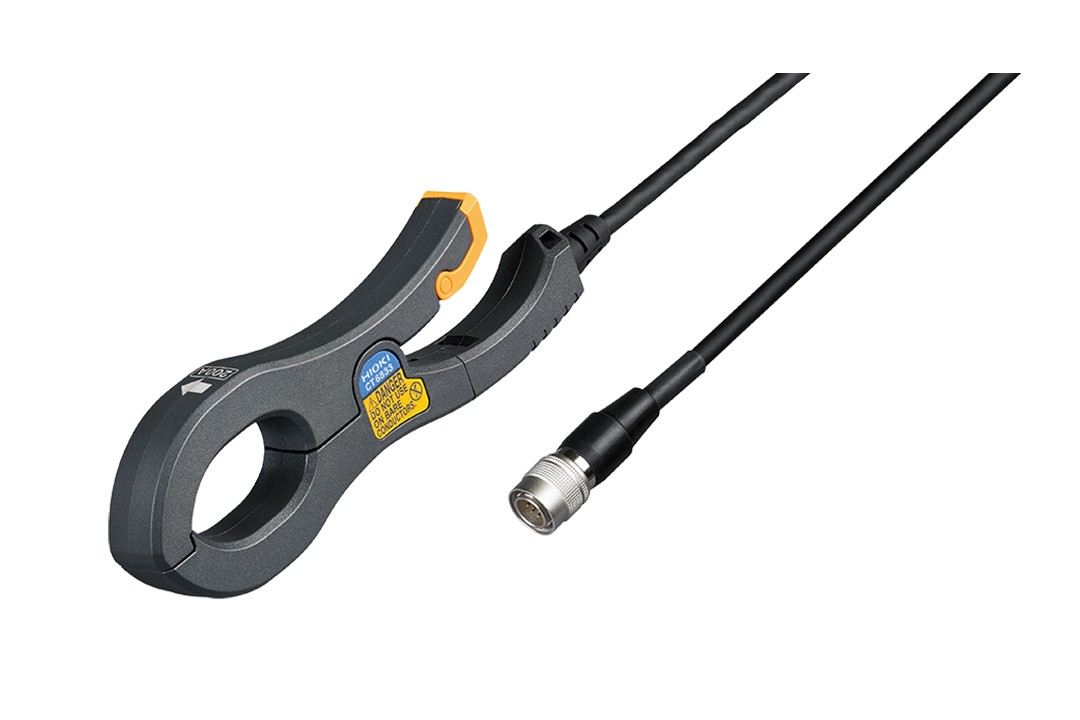

AC/DC 電流探頭CT6834, CT6834-01

開口型，高精度電流測量，節省空間，用于汽車功率測量

概要
規格
選件
相關下載

● 額定電流 AC/DC 500 A
● 頻率帶寬 DC?50 kHz
● 測量精度 DC：±0.07% rdg. ±0.01% f.s.
● 使用溫度范圍 ?40℃～85℃：即使在車輛測試環境中也能準確測量
● 可測導體直徑 φ20 mm
● 輸出線長度可選 5 m/10 m

尺寸減半，便捷翻倍。一鍵操作，讓夾取安全又便利。

源于現場的心聲、
適用于汽車認證測試的電流探頭
設計緊湊，可在狹小的車輛內部快速連接線纜。
使發動機艙內的復雜工作變得簡單快捷，大大減少了油耗和性能測試的準備時間。
不僅縮短了安裝時間，還降低了因安裝不當而損壞傳感器的風險。

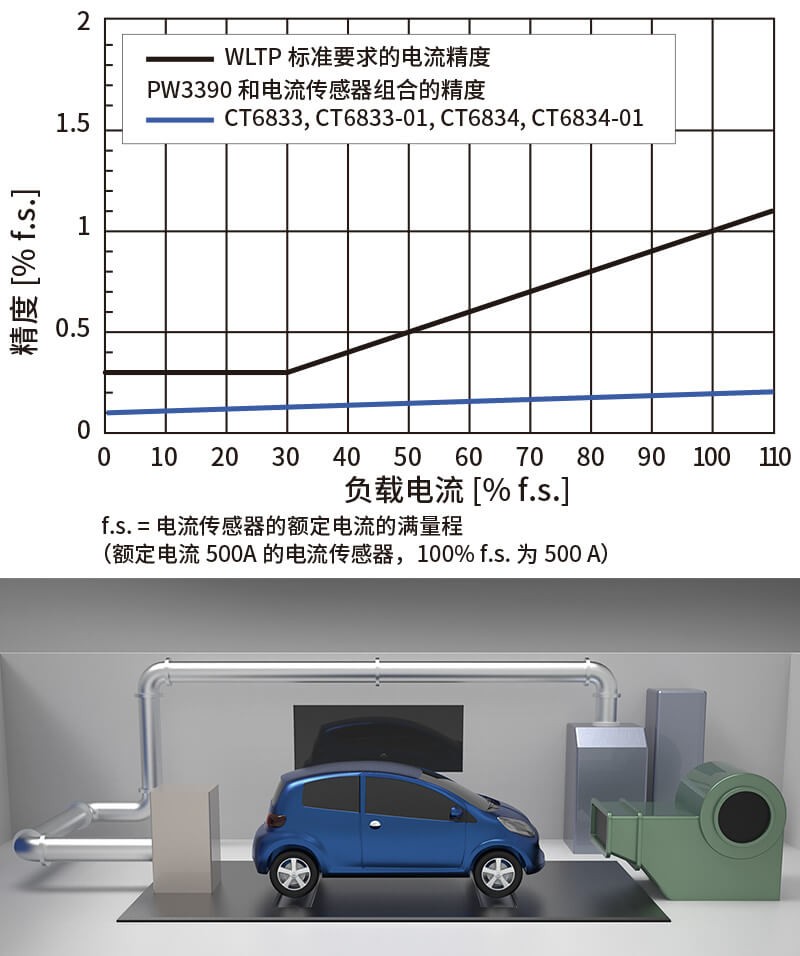

以高精度（DC精度 0.07%）測量高達 500 A 的AC/DC電流，滿足 WLTP 和 SAE J1634 標準對電流精度的要求。
是符合 WLTP 國際標準的車輛燃油和功耗測試的理想之選

出色的高精度
CT6833 和 CT6834 的DC精度達 ±0.07% rdg.，屬于業內高水平，符合 WLTP 和 SAE J1643 等嚴格標準。
該傳感器將導體位置的影響盡可能降至最低，確保在各種連接情況下都能獲得穩定可靠的數據。

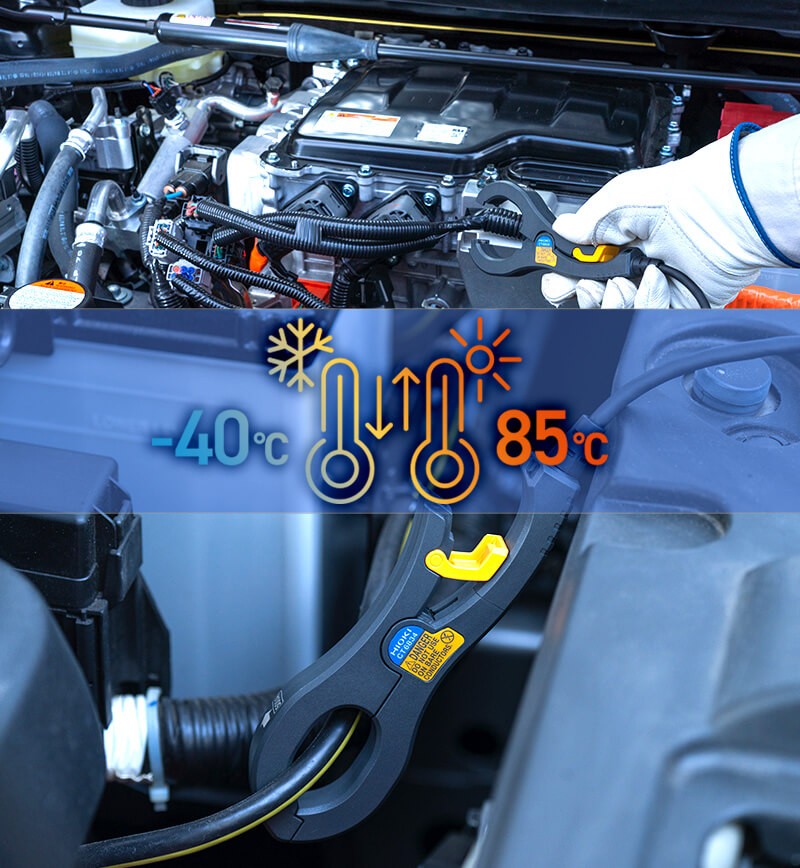

溫度范圍廣和耐久性

使用溫度范圍：?40℃～85℃
CT6834 能夠測量額定值為 500 A rms 的AC/DC電流。
CT6834 的使用溫度范圍為 -40°C ~ 85°C，具有出色的溫度穩定性和低漂移性，即使在車輛測試的惡劣溫度環境下也能確保測量的精確。

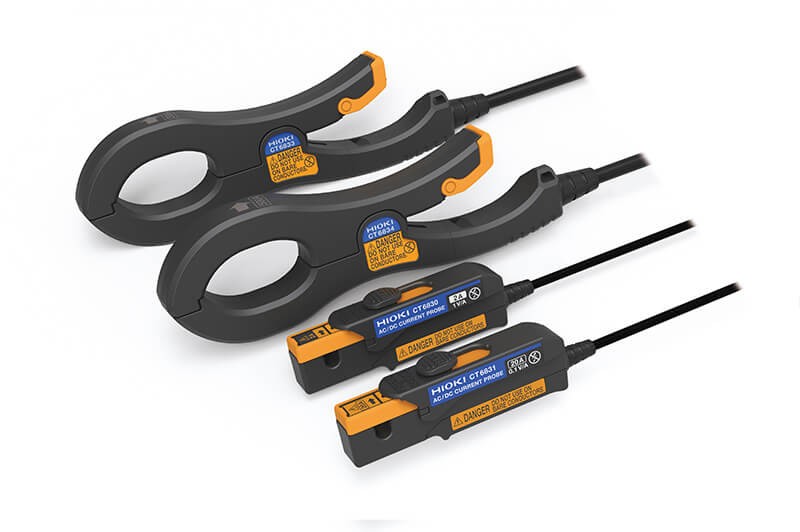

獨樹一幟，HIOKI日置的電流感應技術

型號	額定電流	頻率帶寬	可測導體直徑	詳情
CT6833, CT6833-01	AC/DC 200 A	DC?50 kHz	φ20 mm	點擊查看詳情
CT6834, CT6834-01	AC/DC 500 A	DC?50 kHz	φ20 mm
CT6830 (*1)	AC/DC 2 A	DC?100 kHz	φ5 mm	點擊查看詳情
CT6831 (*1)	AC/DC 20 A	DC?100 kHz	φ5 mm	點擊查看詳情
CT7812 (*2)	AC/DC 2 A	DC?100 kHz	φ5 mm	點擊查看詳情
CT7822 (*2)	AC/DC 20 A	DC?100 kHz	φ5 mm	點擊查看詳情

*1: 用于功率分析儀
*2: 用于數據采集儀

基本參數（精度保證時間1年）

額定電流	AC/DC 500 A
頻率帶寬	DC?50 kHz
可測導體直徑	φ20 mm 以下
最大峰值電流	在 40°C 以下，10 ms 以上的周期波形的1個周期內允許 ±800 A peak（設計值，精度確保的范圍以外）
輸出電壓	4 mV/A
基本精度	DC：±0.07% rdg.±0.01% f.s. 16 Hz ≦ f ≦ 66 Hz：±0.07% rdg.±0.007% f.s. 規定到20 kHz為止
使用溫濕度范圍	傳感器部分, 線纜：?40℃～85℃，80% RH以下 (無結露) 轉接盒部分：?25℃～50℃, 80% RH以下 (無結露) (包括被測線的溫升)
溫度系數	精度保證溫度（23℃ ±5℃）范圍外的使用溫度，根據與精度保證溫度上限和下限（18°C 或 28°C）之間的溫差，測量精度會增加以下值： ?傳感器部分振幅精度: ±4 ppm of reading/℃ (±0.8 ppm of reading/℃ Typical) 偏移電壓: ±3 ppm of full scale/℃ (±0.5 ppm of full scale/℃ Typical) ?轉接盒部分振幅精度: ±15 ppm of reading/℃ (±5 ppm of reading/℃ Typical) 偏移電壓: ±1 ppm of full scale/℃ (±0.3 ppm of full scale/℃ Typical)
導體位置的影響	（使用直徑是φ10 mm的線纜時） DC: ±0.03% of reading以下 (±0.01% of reading Typical) 50 Hz/60 Hz: ±0.04% of reading以下 (±0.015% of reading Typical) 1 kHz: ±0.1% of reading以下 (±0.04% of reading Typical) 10 kHz: ±1% of reading以下 (±0.3% of reading Typical)
電源	由HIOKI制造的ME15W設備來供電
外形尺寸	傳感器部分：約 149W×46H×16.5D mm 轉接盒部分：約 126W×57H×20.5D mm (不含突起物、線纜)
重量	CT6834：約 500 g CT6834-01：約 710 g
輸出線長	CT6834：約 5 m (含轉接盒) CT6834-01：約 10 m(含轉接盒)
附件	彩色標簽(通道識別用)×1, 攜帶包×1, 使用說明書×1, 使用注意事項×1
