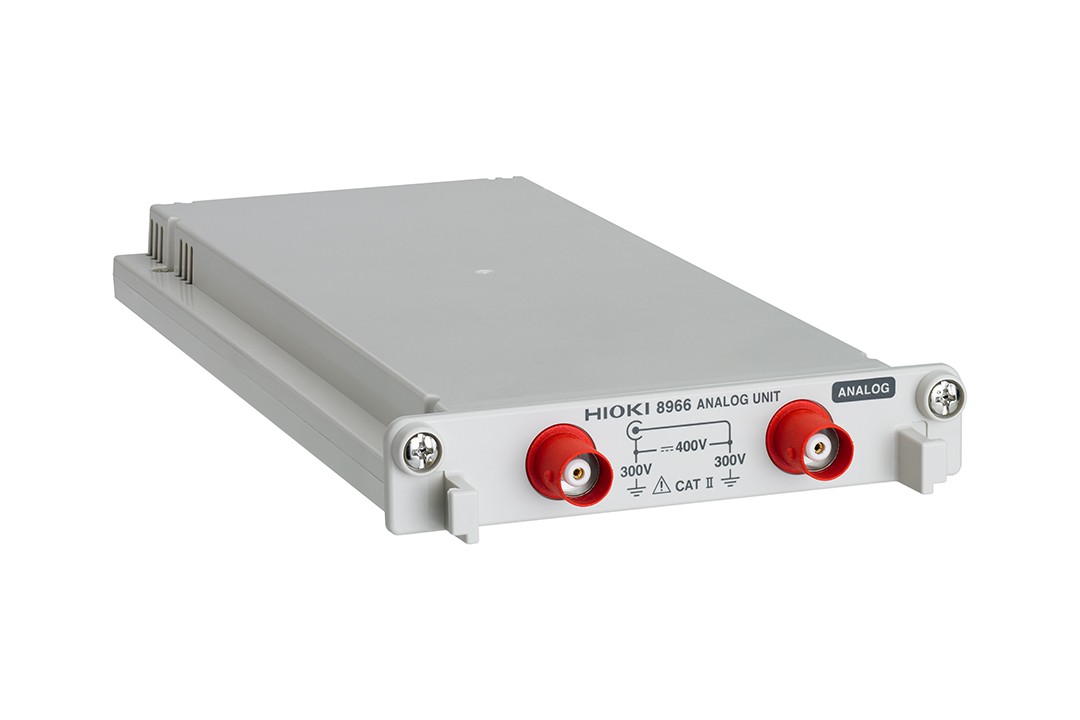

● 通過12bitA/D進行高分辨率測量
● 絕緣的2通道輸入
● 接地最大額定電壓：AC，DC 300 V
● 20 MS / s的高速采樣，即使在高速狀態下、也能切實捕捉。
安裝在存儲記錄儀中使用。※不標配輸入線，請另外購買。
基本參數（精度保證時間1年）
測量功能 | 通道數：2ch電壓測量 |
|---|---|
輸入端口 | 絕緣BNC端口（輸入電阻1 MΩ, 輸入電容30 pF） 對地最大額定電壓：AC, DC300 V （輸入和主機間絕緣，在輸入通道和外殼間，各輸入通道之間外加不會損壞的上限電壓） |
測量量程 | 5 mV?20 V/div, 12檔量程，滿量程：20div, |
測量分辨率 | 測量量程的1/1600（使用16bitA/D） |
測量分辨率 | 測量量程的1/100 (使用12bit A/D，用于MR8847時) |
最高采樣率 | 20 MS/s (2通道同時采樣) |
測量精度 | ±0.5% f.s.（5Hz濾波，含零位精度） |
頻率特性 | DC?5 MHz -3 dB, AC耦合時：7 Hz?5 MHz -3dB |
輸入耦合 | AC/DC/GND |
最大輸入電壓 | DC400 V (輸入端口間外加不會損壞的上限電壓) |
體積及重量 | 106W × 19.8H × 196.5D mm, 250 g |
附件 | 無 |
