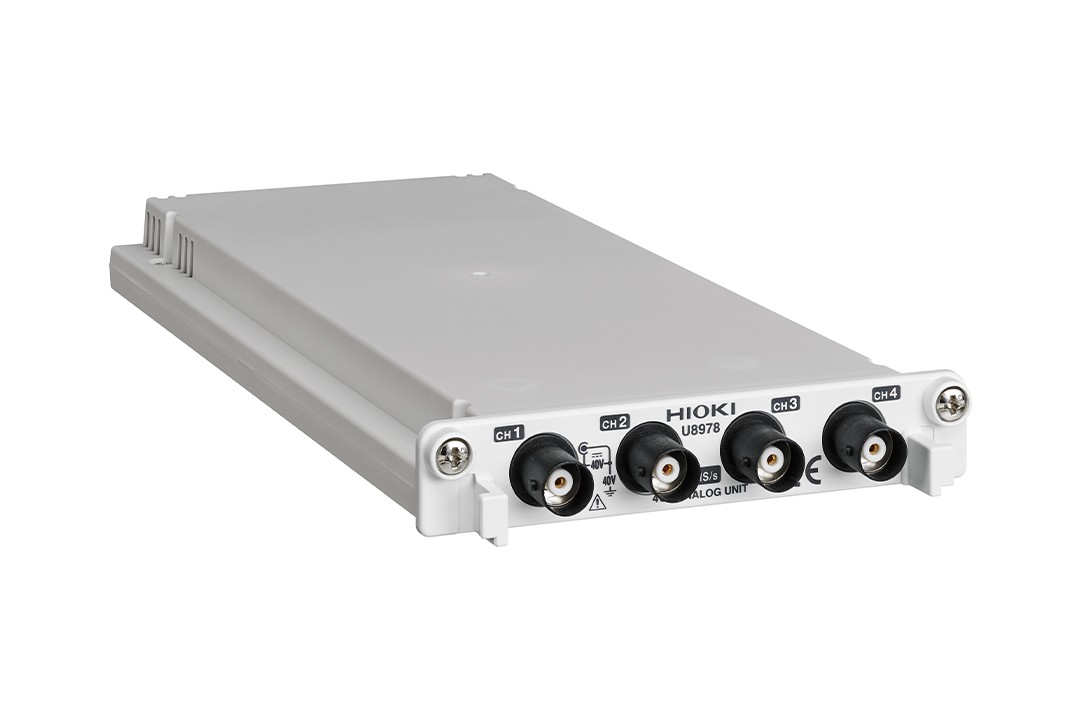

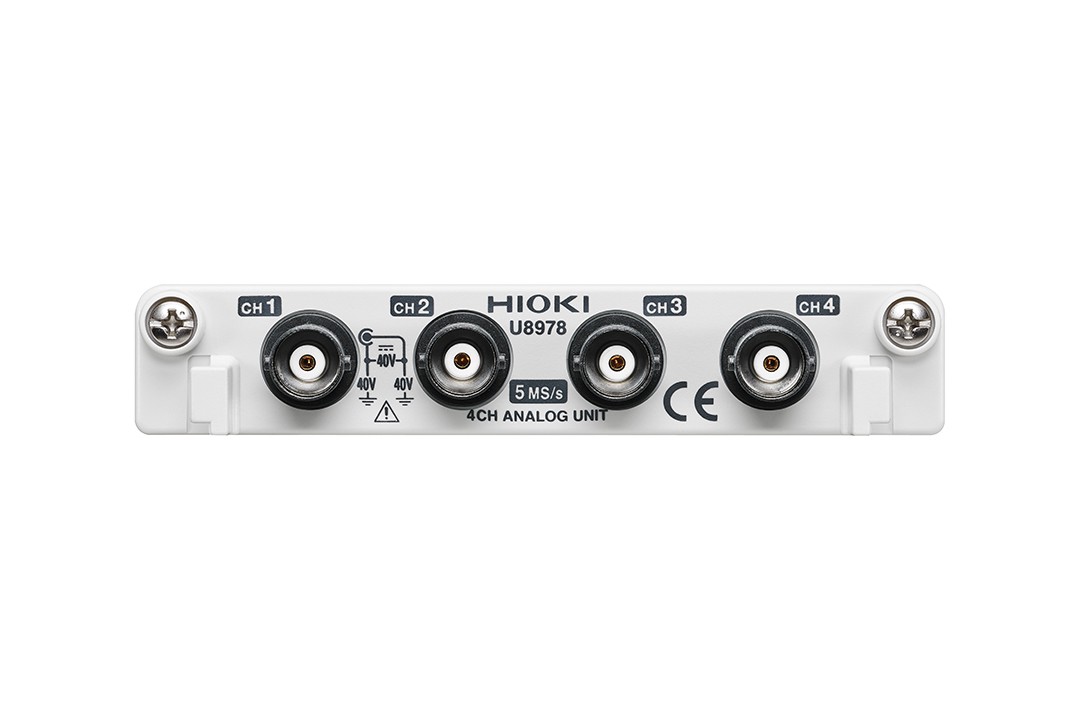

4CH模擬單元U8978

一次性完成多點測量，絕緣4通道輸入模塊

概要
規格
選件
相關下載
解決方案

?100 mV f.s.的高靈敏度量程，可有效對應傳感器輸出等測量
?絕緣4通道輸入
?接地最大額定電壓：直接輸入時 AC 30 V, DC 60 V、10:1 探頭9665配套時AC, DC 300 V（CAT II）
?5MS/s的高速采樣率，準確捕捉高速現象
?16bit A/D的高分辨率測量
?MR6000, MR6000-01 (Ver. 2.10以后), MR8740T (Ver. 2.00以后), MR8847A (Ver. 2.00以后) 專用

通過高分辨率，一次就能測量多通道

MR6000一次最多可測量 32 ch、MR8740T一次最多可測量 108 ch。4 ch 輸入以及 100 mV f.s.的高靈敏度，可對應各傳感器輸出的多通道測量。可有效對應汽車電裝控制系統開發的各種大小電流測量。與CT6111配套使用，可對應1 mA~ 50 A的電流測量。
高零敏度?寬頻帶電流探頭觀測微小電流

通過100μA的分辨率來解析低功耗電子元器件的微小電流波形。實現高分辨率·長時間記錄元器件能耗電流波形。

基本參數（精度保證時間1年，調整后精度保證時間1年）

測量功能	通道數：4ch電壓測量
輸入端子	絕緣BNC端子（輸入電阻1MΩ，輸入電容30pF）對地最大額定電壓：直接輸入時為AC 30 V, DC 60 V, 和9665組合時為AC, DC 300 V (CAT II)（輸入和主機置之間絕緣，在輸入通道和外殼之間、各輸入通道之間外加不會損壞的上限電壓）
測量量程	100, 200, 400 mV f.s. 1, 2, 4, 10, 20, 40 V f.s., 9檔量程低通濾波: 5/500/5 k/200 kHz
測量分辨率	測量量程的1/32000 (使用16 bit A/D)
最高采樣速度	5 MS/s (4ch同時采樣)
測量精度	±0.3% f.s. (濾波5 Hz, 含零位精度)
頻率特性	DC?2 MHz -3dB
輸入耦合	DC/GND
最大輸入電壓	DC 40 V (直接輸入時), DC 400 V（使用9665時）
體積及重量	106W × 19.8H × 196.5D mm, 250 g
附件	無
